삼상 유도 모터란
"전기에너지를 운동에너지로 변환 시켜주는 장치" 입니다.
DC모터에 비해 힘이 크고 크기가 커서 주로 펌프, 팬, 압축기,기어, 도르래 등으로 발전기나 공장에서 주로 사용되고 있습니다.
구조
- 스테이터
- 로터
- 팬
- 전기 단자 상자

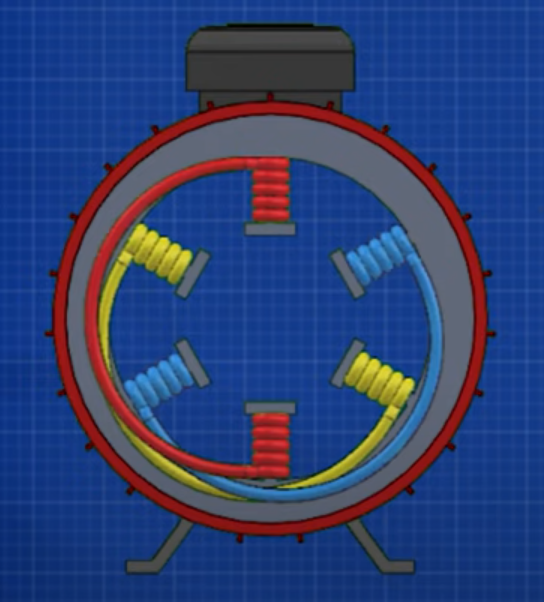

스테이터
로터를 감싸는 형상을 하고 있는 구조물입니다.
스테이터는 고정되어 있어 회전하지 않는 것이 특징입니다.

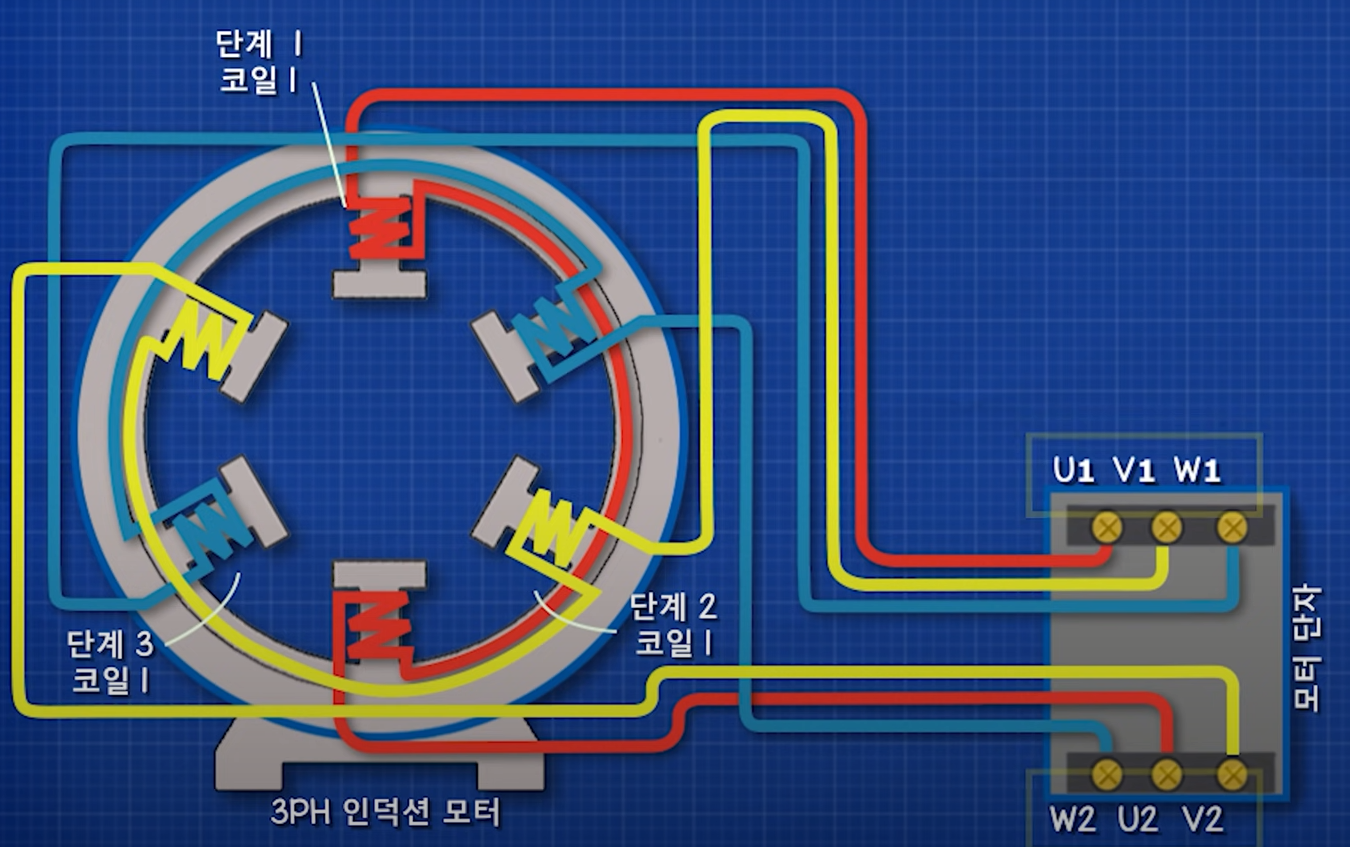

스테이터에는 3개의 코일이 감겨있습니다.
이 3개의 코일은 서로 (개방)분리되어 있어, 따로따로 전류를 흘려줄 수 있습니다.
각 코일마다 서로다른 파형이 생성되어야 로터를 회전시킬 수 있기 때문에 코일들은 서로 120도를 간격으로 연결되어있습니다.
로터
축과 연결되어 있는 구조물입니다

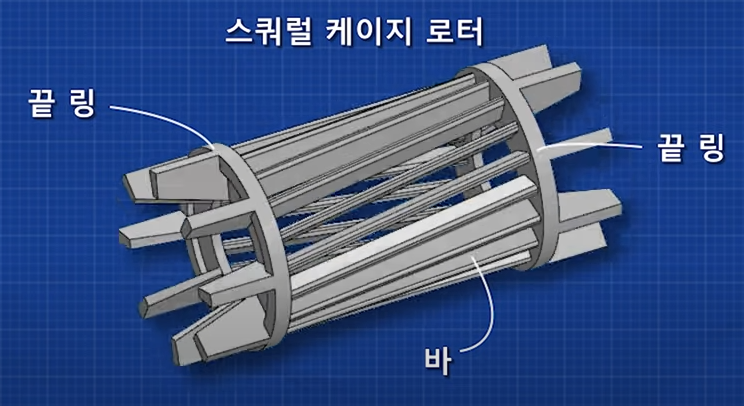

"스쿼럴 케이지 로터"라고도 불리는 이 로터는 끝과 끝에 링이 달려있어 동시에 회전하고, 다람쥐가 돌리는 쳇바퀴과 같은 형상을 하고 있는 것이 특징입니다.
이 케이지에는 "적측 강판"이라고 하는 CD모양의 얇은 판이 스쿼럴 케이지 로터에 층층이 쌓여 있습니다.
이런 판을 겹겹이 쌓는 이유는 금속 한판으로 되어있을 경우 와류가 많이 생겨 기능을 잘 하지 못하게 됨으로, 와류를 최소한으로 줄이기 위해 얇은 판을 겹겹이 쌓게 됩니다.
팬
팬은 모터의 아랫부분에 연결되어있으며, 선풍기의 팬과 유사하게 생겼습니다.
주로 축과 팬이 함께 회전하며, 밖의 차가운 공기를 안으로 끌어들여 발생하는 열을 냉각할 수 있도록 구성되어 있습니다.
팬의 역할이 중요한 이유는 모터가 뜨거워지면, 내부의 전선이 녹으며 단락과 화재의 원인이 되기 때문입니다.
전기 단자 상자
전기 단자 상자에는 6개의 단자가 있습니다.
- U1
- V1
- W1
- U2
- V2
- W2
U1은 U2와 V1은 V2와 W1은 W2와 연결 되어있습니다.
삼상 유도 모터 결선 방법
먼저 모터의 결선 방법에 대해 설명드리겠습니다.
결선 방법은 크게 두가지로 나눌 수 있습니다.
델타 구조와 스타 구조입니다.
델타의 경우 선 사이에 코일이 한개가 들어가 있는 구조입니다.
이 구조는 코일에 큰 전압이 사용되고, 큰 전류가 흐른다는 점입니다.
반대로 스타 구조의 경우에는 선 사이에 코일이 두개가 들어가 있는 구조입니다.
이 구조는 델타에 비해 코일에 걸리는 전압과 큰 전류는 1/3이 됩니다.
모터를 정격으로 사용한다는 것은 델타 결선을 의미합니다.
적은 전류로 모터를 구동하고 싶은 경우에는 스타구조(Y)를 사용하면 됩니다.
이 경우에는 모터의 토크(힘)이 1/3이 됩니다.

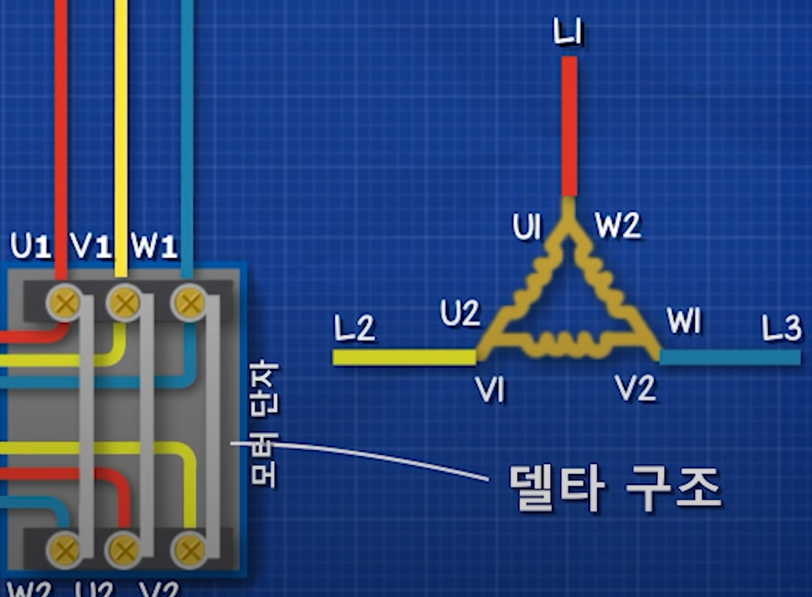

델타 구조

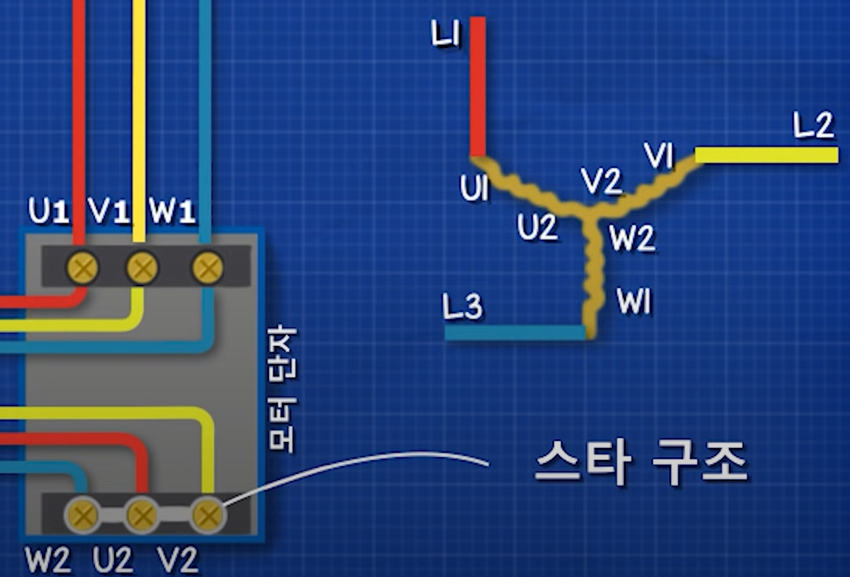

스타 구조
정리하자면,
결선 방법은 델타 구조와, 스타 구조가 있다.
모터를 정격으로 사용하고자 할때는 델타 결선을 사용하고, 적은 전류로 모터를 회전시키고 싶을 때는 스타(Y)결선을 사용하면 됩니다.
단, 스타(Y)결선의 경우 모터의 힘(토크) 또한 1/3이 됨을 기억하고 사용해야합니다.
전기 모터는 발열이 발생하면 큰 화재가 발생하므로, 팬과 같은 쿨링 시스템이 중요합니다.
